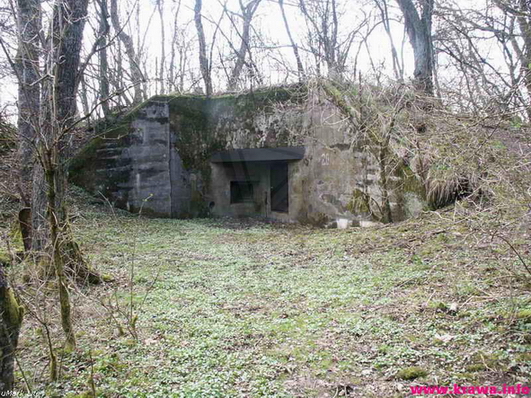

B- Stand Maschinengewehrstand mit Schartenplatte

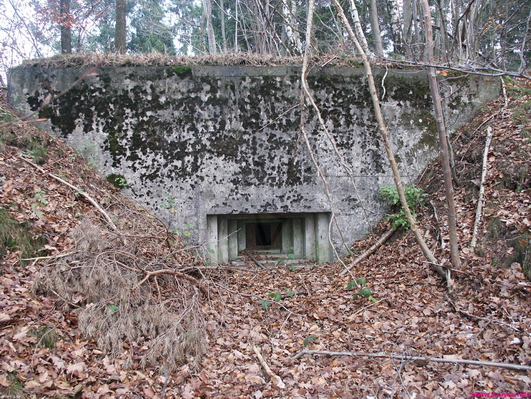

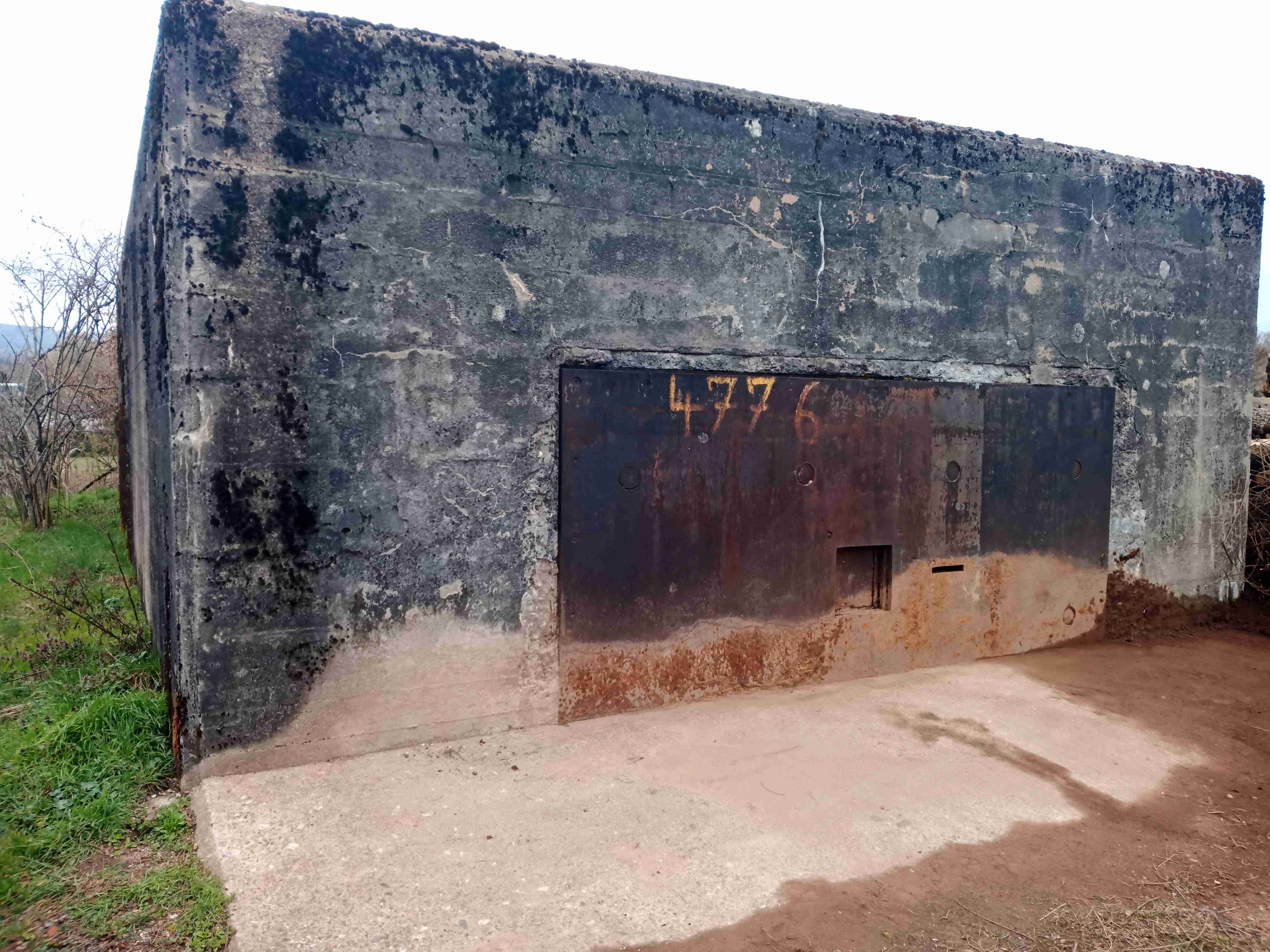

Groesse: 6,20 x 8,35 m Besatzung: 6 Mann Betonmasse: 182 m³ Dieser Stand ist die einzige Kampfanlage der Luftwaffenentwuerfe, wurde aus dem Regelbau B 1-1 (Zeichnungsnummer 170 B9) des früheren Pionierbauprogrammes entwickelt und traegt die Zeichnungsnummer 170 B9 (Luft). Der Kampfraum ist hier gleichzeitig Aufenthaltsraum für die Besatzung. Als Besonderheit besitzt dieses Bauwerk ein Sehrohr mittig im hinteren Teil des Raumes. Als Waffe war hier ein MG 26 (t) vorgesehen wobei natuerlich auch jedes andere Maschinengewehr mit dem entsprechenden Gewehrtraeger eingesetzt werden konnte. Diese Anlage kostete in der urspruenglichen Ausbaustufe B1 ca. RM 27.000. Von diesem Bauwerk existieren mehrere Varianten. So gibt es eine Version ohne Eingangsueberdachung, eine weitere als passive Anlage ohne Schartenplatte und eine Version mit einer Treppenscharte, die mit einer schwaecheren und kleineren Platte ausgestattet ist. Von dieser Version konnten bis heute 2 Exemplare gefunden werden. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
 |
|
|
|
|
||||||||||
