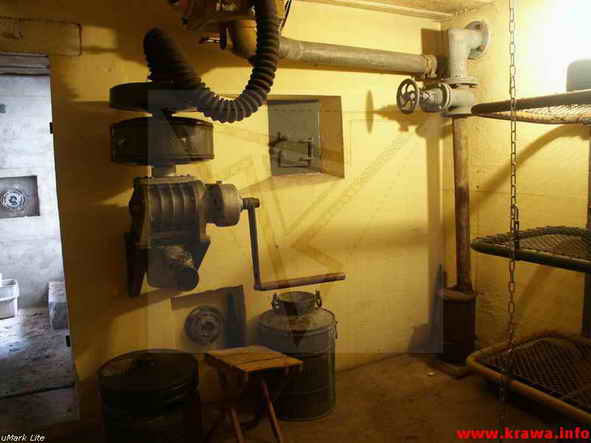

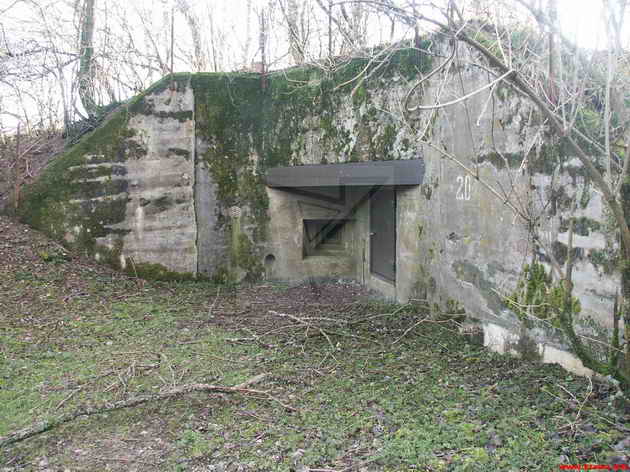

Maschinengewehrschartenstand mit Mauerscharte B- Stand (SK) Bei den B- Staenden handelt es sich um die einzige Kampfanlage der Luftwaffen- Regelbauentwuerfe. Das hier vorhandene Bauwerk ist eine Sonderkonstruktion, da die im Regelbau vorgesehene Schartenplatte von 120 mm Staerke durch eine Mauerscharte (Treppenscharte), die zusaetzlich mit einer schwaecheren Schartenplatte verstaerkt ist, ersetzt wurde. Eine solche Variation des B- Standes wurde in der LVZ West bis dato erst zweimal gefunden. Diese Anlage ist gasdicht ausgelegt und sollte mit einem Sehrohr ausgestattet werden.

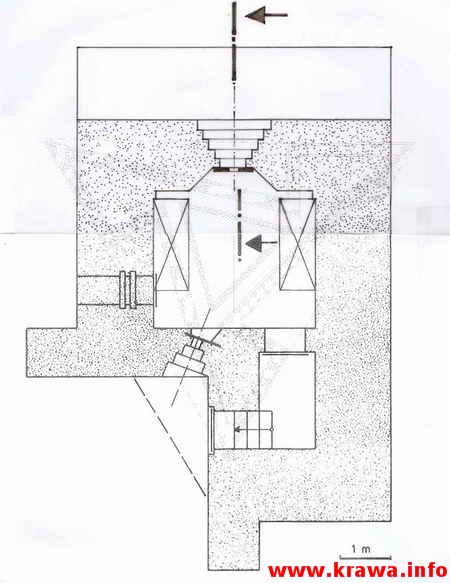

Bezeichnung (Regelbau): B- Stand SK (Sonderkonstruktion) Regelbaubezeichnung: MG- Schartenstand mit Schartenplatte Zeichnungsnummer: 170 B 9 (Luft) taktische Nummer: B 219 a Befestigungssystem: Luftverteidigungszone West (LVZ West) Ausbaustaerke: B (LIMES) Wand-/ Deckenstaerke: 1,50 m Stahlbeton (Eingangsseite: 1,00 m) Staerke Panzerbauteile: 30 mm regelgerechte Kampfscharte: 120 mm Groesse: 6,20 x 8,35 m Betonvolumen: 182 m3 Besatzung: 6 Mann Innenraeume: 1 Kosten des Bauwerks: ca. 27.000 RM

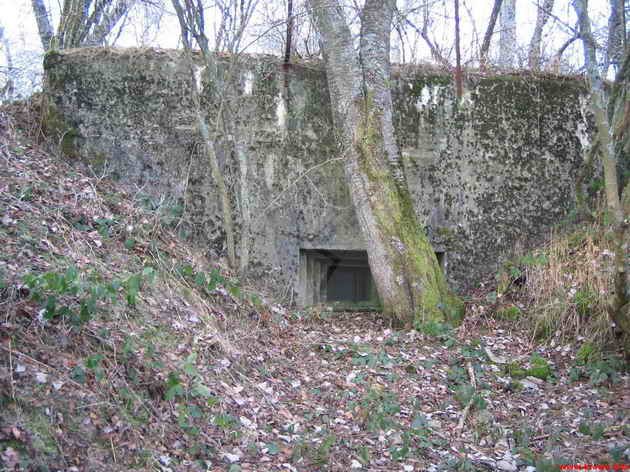

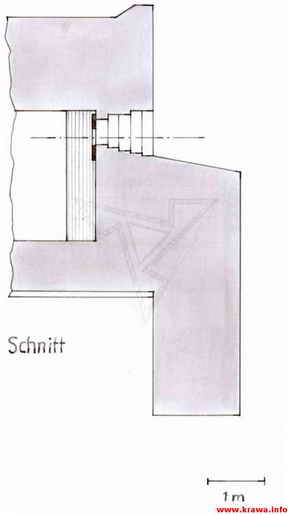

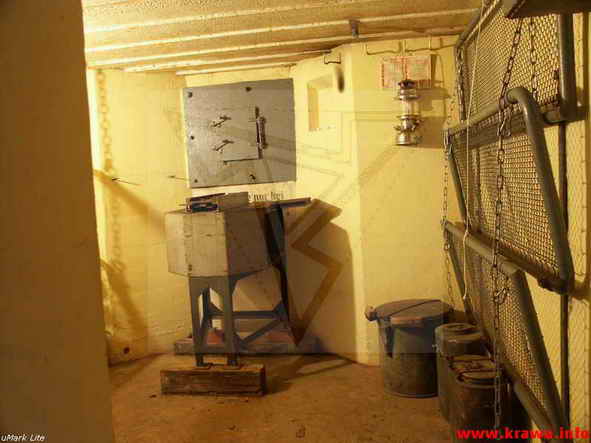

Kampfscharte: hier verstaerkt mit einer 30 mm Panzerplatte (sonst 120 mm) Seitenrichtbereich: 65° Hoehenrichtbereich: +5° bis – 15°

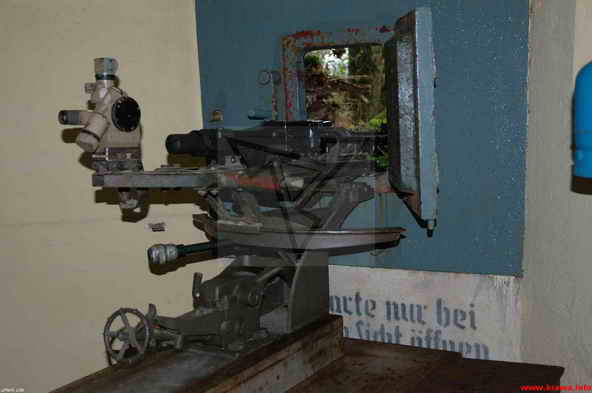

Hauptwaffe: Maschinengewehr auf Schartenlafette 08 (hier: MG 34) Kaliber: 7,92 x 57 max. Schussfolge: 900 Schuß/ min. max. Kampfentfernung: 3500 m (indirektes Richten) mittlere Kampfentfernung: 2000 m |
|
|
||
 |
|||
 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
 |
|
|
|
|
|||||||||
